Este modelo de puente grúa, fue diseñado por FORVIS, para brindar una solución a los locales de poca altura.

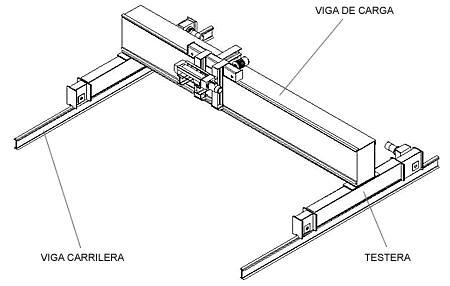

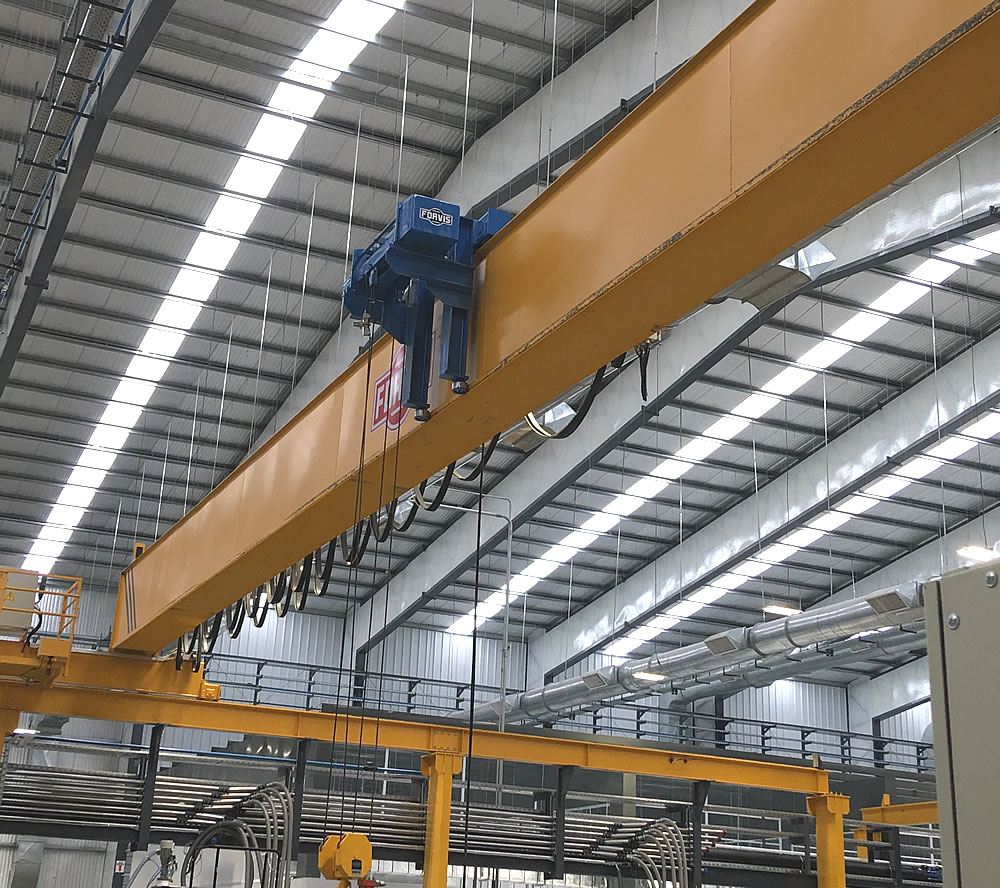

Son todos apoyados, con viga de carga tipo cajón y su característica principal es la de que el aparejo se desplaza por una de las caras laterales de la viga de carga como lo muestra el gráfico.

Con este modelo se logra que el aparejo se encuentre más elevado y deje un mayor espacio libre de trabajo.

Estos puentes grúa se fabrican solo en su versión estándar de capacidades, hasta 5 toneladas y trochas de hasta 24 m.

Alternativas

Pueden ser provistos en distintas versiones, como las que se detallan a continuación:

Por lo general tanto los movimientos de izaje como los de traslación, se efectúan mediante motorreductores alimentados por corriente alterna de distintas tensiones y frecuencias.

En estos casos, se puede optar por equipos con dos velocidades o con velocidad variable dentro de un rango determinado.

Para cargas reducidas o prestaciones especiales, estos equipos pueden ser provistos para ser accionados manualmente.

Según los requerimientos del servicio, estos puestes grúa pueden poseer características especiales o no.

En tal sentido, puede optarse por equipos antiexplosivos, aptos para operar en atmósferas con riesgo de explosiones producidas por chispas de origen eléctrico (alto nivel de energía).

También puede optarse por equipos antichispas, especialmente aptos para atmósferas muy sensibles, con riesgo de incendio y/o explosiones producidas por chispas de origen eléctrico o mecánico (estas últimas de bajo nivel de energía).

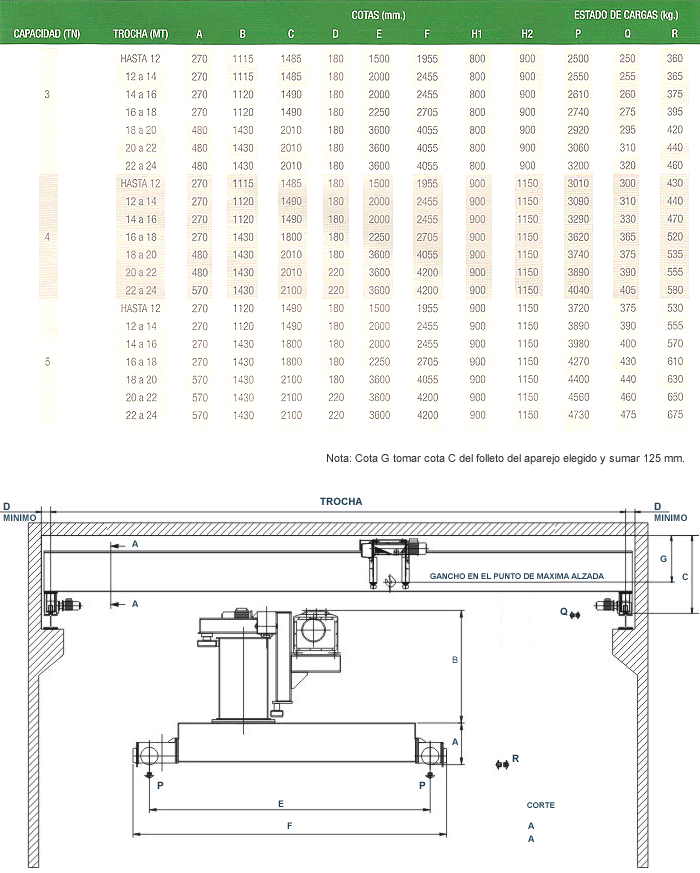

TABLA DE DIMENSIONES Y ESTADOS DE CARGA



Ingresará a la tabla y el esquema, donde se indican las dimensiones y las cargas del puente estandar buscado.

  • P | Carga vertical máxima por rueda en kg.
  • Q | Carga horizontal máxima por rueda en kg.
  • R | Carga horizontal máxima en kg.
